全国2008年4月高等教育自考
电子技术基础(二)试题
课程代码:02273

一、单项选择题(本大题共15小题,每小题1分,共15分)
在每小题列出的四个备选项中只有一个是符合题目要求的,请将其代码填写在题后的括号内.错选、多选或未选均无分.

1.当晶体三极管工作在放大区时,ic随iB增加而( ).
A.增加
B.减少
C.不变
D.等于零

2.电路参数完全对称的差动放大电路对共模信号的放大倍数为( ).
A.∞
B.全国2008年4月高等教育自考电子技术基础(二(图1)
C.1/ 全国2008年4月高等教育自考电子技术基础(二(图1)
D.0

3.要提高放大电路的输入电阻,可引入( ).
A.电压负反馈
B.电流负反馈
C.串联负反馈
D.并联负反馈

4.集成电路中所使用的电容都是由什么来实现的( ).
A.电解电容
B.PN结电容
C.寄生电容
D.杂散电容

5.简单电压比较器与滞回电压比较器相比( ).
A.前者的抗干扰能力强
B.后者的抗干扰能力强
C.二者的抗干扰能力均不强
D.二者的抗干扰能力都很强

6.电路产生正弦波自激振荡的相位平衡条件是( ).
A. 全国2008年4月高等教育自考电子技术基础(二(图3)
B.全国2008年4月高等教育自考电子技术基础(二(图4)
C. 全国2008年4月高等教育自考电子技术基础(二(图5)
D.全国2008年4月高等教育自考电子技术基础(二(图6)

7.产生低频正弦波信号可采用( ).
A.变压器耦合式振荡器
B.电感三点式振荡器
C.RC串并联振荡器
D.电容三点式振荡器

8.滤波电路的主要元件是( ).
A.电阻
B.二极管
C.电容和电感
D.稳压管

9.已知逻辑函数Z=AB+C,则按照逻辑关系可等效为( ).
A.AB+C+BC
B.AB+BC
C.AC+BC
D.B+C

10.八选一数据选择器有( ).
A.一位地址线
B.三位地址线
C.四位地址线
D.八位地址线

11.逻辑电路中,三极管为开关应用,则其稳定工作区为( ).
A.饱和区
B.截止区
C.饱和区和截止区
D.放大区

12.下列各类电路能组成移位寄存器的是( ).
A.基本RS触发器
B.D触发器
C.施密特触发器
D.单稳态触发器

13.具有约束条件的触发器是( ).
A.JK触发器
B.D触发器
C.T触发器
D.RS触发器

14.能够改变脉冲波形宽度的功能电路为( ).
A.译码器
B.D/A转换器
C.A/D转换器
D.单稳态触发器

15.AD574是( ).
A.A/D转换器
B.运算放大器
C.集成定时器
D.D/A转换器

二、填空题(本大题共15小题,每小题1分,共15分)
请在每小题的空格中填上正确答案.错填、不填均无分.

16.少数载流子在PN结自建电场力作用下,有规则的运动称为_________.

17.PN结正向偏置时,PN结的内电场被___________.

18.基本放大电路的工作点偏高则输出波形易出现________失真.

19.集成功率放大器的输出级多采用________电路.

20.模拟集成电路是用来处理在时间上、数值上都______________的电路.

21.在构成电压比较器时集成运放工作在开环或_________状态.

22.LC正弦波振荡器的选频网络是由________元件组成.

23.n个变量的任意两个最小项乘积为___________.

24.BCD编码中最常用的编码是_________.

25.共阳极数码管要配接输出___________电平的显示译码器.

26.组合逻辑电路的输出状态仅决定于_________.

27.在同步计数器中,每个触发器的时钟信号___________.

28.555集成定时器的内部有___________个电压比较器.

29.DAC的最小输出电压与最大输出电压之比称为_________.

30.随机存储器RAM有双极型和___________两大类型.

三、简答题(本大题共3小题,每小题5分,共15分)

31.简单介绍P型半导体和N型半导体是如何制成的.

32.多级放大电路的级间耦合方式有哪几种?简述各自的特点及用途.

33.简述组合逻辑电路的设计步骤.

四、化简分析题(本大题共1小题,共5分)

34.利用卡诺图化简Y=全国2008年4月高等教育自考电子技术基础(二(图7)

五、时序电路分析题(本大题共1小题,共10分)

35.时序电路如图所示:

①写出驱动方程

②求出状态方程

③画出状态转换图

④该电路是同步电路还是异步电路?

全国2008年4月高等教育自考电子技术基础(二(图8)


六、计算题(本大题共4小题,每小题10分,共40分)

36.单管放大电路如图所示

(1)求静态工作点(IBQ,ICQ,VCEQ);

(2)画中频简化的微变等效电路;

(3)求rbe;
(4)求中频电压放大倍数Av= 全国2008年4月高等教育自考电子技术基础(二(图9)

全国2008年4月高等教育自考电子技术基础(二(图10)

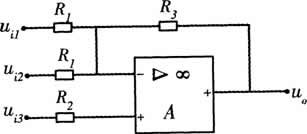

37.求出图中电路输出电压与输入电压的运算关系式

全国2008年4月高等教育自考电子技术基础(二(图11)


38.图为正弦波振荡电路,A是理想运算放大器.

1.a、b两个输入端中哪个是同相端,哪个是反相端,请标在图中;

2.若R=680Ω,C=0.01F,求振荡频率f0;

3.若R1=1KΩ,求Rf的最小值.

全国2008年4月高等教育自考电子技术基础(二(图12)



39.写出A⊕B的真值表,并用与、或、非门实现,画出逻辑电路图
