全国2010年4月高等教育自考高电压技术试题

全国2010年4月高等教育自考高电压技术试题
课程代码:02653

一、单项选择题(本大题共10小题,每小题2分,共20分)
在每小题列出的四个备选项中只有一个是符合题目要求的,请将其代码填写在题后的括号内.错选、多选或未选均无分.
1.我国规定的标准大气条件是( )
A.101.3kPa,20℃,11g/m3
B.101.3kPa,20℃,10g/m3
C.50.1kPa,25℃,10g/m3
D.50.1kPa,25℃,11g/m3
2.能有效提高支持绝缘子沿面闪络电压的措施是( )
A.减小介质介电常数
B.改进电极形状
C.增加瓷套管表面电阻
D.加大瓷套管半径
3.在进行绝缘试验时规定被试品温度不低于( )
A.-10℃
B.0℃
C.+5℃
D.+20℃
4.工频耐压试验时,工频变压器的负载大都为( )
A.电容性
B.电感性
C.纯电阻性
D.有寄生电感的电阻性
5.下列对波的传播速度v的表述中,描述正确的是( )
A.在不同对地高度的架空线上,v是不同的
B.在不同线径的架空线上,v是不同的
C.在不同线径和不同悬挂高度的架空线上,v是相同的
D.在架空线上和在电缆中,v是相同的
6.我国有关标准建议在雷暴日为40的地区,地面落雷密度γ取( )
A.0.07
B.0.09
C.0.8
D.1.2
7.在冲击电流作用下,接地装置的接地电阻降低的原因是发生了( )
A.火花击穿
B.电感效应
C.电容效应
D.电阻效应
8.输电线路的雷击跳闸率与线路绝缘的建弧率η( )
A.呈余弦关系
B.呈非线性关系
C.成反比
D.成正比
9.一般情况下避雷针和配电构架间的气隙不应小于( )
A.3m
B.4m
C.5m
D.6m
10.发生铁磁谐振的必要条件是谐振回路中( )

二、填空题(本大题共10小题,每小题1分,共10分)
请在每小题的空格中填上正确答案.错填、不填均无分.
11.棒板电极系统,棒为正极性的起晕电压比棒为负极性的起晕电压_______.
12.套管介质的体积电阻越小,沿面闪络电压越_______.
13.在固体介质的三种击穿形式中,击穿电压最低的是_______.
14.直流泄漏电流试验或直流耐压试验中,保护电阻的作用是_______.
15.两条线路不同的波阻抗Z1和Z2相连于A点,当入射波经Z1到达节点A时,A点的电压波折射系数α=________.
16.避雷针高度大于______m时,应考虑其高度带来的影响.
17.由于接地的杆塔及避雷线电位升高所引起的线路闪络称为______.
18.用于防止雷电直击于导线的防雷装置是______.
19.空载线路计划性合闸时,合闸过电压倍数最大为______.
20.绝缘配合就是根据设备在电力系统中可能承受的各种电压,并考虑过电压的限制措施和设备的绝缘性能后来确定设备的______.
三、名词解释题(本大题共4小题,每小题3分,共12分)
21.绝缘子污闪
22.耐压试验
23.残压
24.消弧线圈的补偿度K
四、简答题(本大题共6小题,每小题5分,共30分)
25.电脉冲法测量局部放电的基本回路中有直接测量法,而直接测量法又可按检测阻抗的不同接法分为并联测量回路及串联测量回路.请绘出这两种测量回路的接线原理图,并进行简要的比较.
26.用汤逊理论解释ps较大时的放电情况与ps较小时的不同点.
27.无穷长直角电压波通过串联电感后,折射波的陡度大为降低,请简述其物理过程.
28.简述衡量输电线路防雷性能的指标.
29.什么叫进线段保护?如何实现?
30.简述切除空载变压器过电压的产生机理.
五、计算题(本大题共2小题,每小题5分,共10分)
31.已知单级冲击电压发生器的冲击主电容C₁=0.022μF,负荷电容C₂=2000PF,波头电阻R₁=240Ω,波尾电阻R₂=2.64KΩ.试问此发生器产生的冲击波的视在波前时间T₁和半峰值时间T₂约为多少?
32.已知220kV输电线路的杆塔分流系数β=0.88,塔高h=24m,杆塔电感L₀=0.5μH/m,接地电阻R=8Ω.当雷电流I_L=100kA击于杆塔塔顶时,求塔顶电位.
六、综合应用题(本大题共2小题,第33小题10分,第34小题8分,共18分)

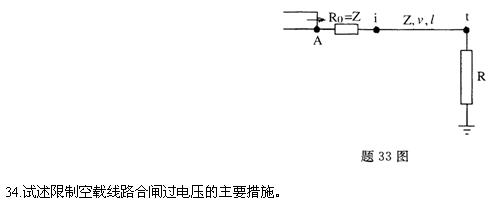

33.如题33图所示为某一测量系统的电路,其中R₀和R均为集中参数,Z为i和t两点间电缆线路的波阻抗.已知R₀=Z0到达t点后,求t点的电位.
