全国2008年4月高等教育自考结构力学（一）试

全国2008年4月高等教育自考 结构力学（一）试题
课程代码:02393

一、单项选择题(本大题共10小题,每小题2分,共20分)
在每小题列出的四个备选项中只有一个是符合题目要求的,请将其代码填写在题后的括号内.错选、多选或未选均无分.
1.图示体系的几何组成是（　　）

A.几何不变,无多余约束
B.几何不变,有多余约束
C.瞬变
D.常变

2.图示伸臂梁,温度升高t₁>t₂,则C点和D点的竖向位移方向为（　　）

A.都向下
B.都向上
C.C点向上,D点向下
D.C点向下,D点向上

3.图示结构,K截面剪力为（　　）

A.-10kN
B.-5kN
C.5kN
D.10kN

4.图示结构,各柱EI=常数,用位移法计算时,基本未知量数目是（　　）

A.2
B.4
C.6
D.8

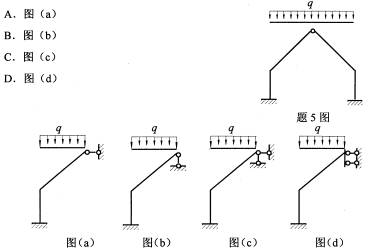

5.图示对称结构,其等效半结构为（　　）


6.图示连续梁用力矩分配法计算,结点B的不平衡力矩为（　　）

A.4 kN·m
B.6 kN·m
C.8 kN·m
D.10 kN·m

7.多跨静定梁中,荷载作用在基本部分上,附属部分的内力（　　）
A.均不为零
B.某些内力为零、某些内力不为零
C.均为零
D.是否为零,与材料性质有关

8.超静定结构在荷载作用下的内力和位移计算中,各杆的刚度为（　　）
A.均用相对值
B.必须均用绝对值
C.内力计算用绝对值,位移计算用相对值
D.内力计算可用相对值,位移计算须用绝对值

9.图示梁,作用均布荷载q, A端转角θ_A=ql³/EI,则M_AB为（顺时针为正）（　　）

A.-4ql²/3
B.-2ql²/3
C.2ql²/3
D.4ql²/3

10.图示结构,各杆EI=常数,欲使结点B的转角为零,比值P₁/P₂应为（　　）

A.0.5
B.1
C.1.5
D.2

二、填空题(本大题共8小题,每小题2分,共16分)
请在每小题的空格中填上正确答案.错填、不填均均分.
11.联结三个刚片的铰结点,相当于__________个约束.
12.图示三铰拱,水平推力H__________.

13.图示结构的超静定次数为__________.

14.图示结构,各杆EI=常数,用力矩分配法计算时,分配系数μ_A4为__________.

15.位移法方程中的荷载项R_iP的物理意义是__________.
16.图示为梁在荷载作用下的M图,EI=常数,则D点的竖向位移方向是__________.
17.图示梁,EI=常数,在均布荷载q作用下,跨中竖向位移为Δ,若将EI增大为2EI,则跨中竖向位移为__________.

18.图示桁架,在荷载作用下,BC杆的轴力为__________.

三、基本计算题（本大题共4小题,每小题7分,共28分）

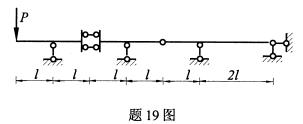

19.绘图示结构的弯矩图.

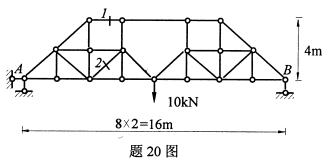

20.计算图示桁架1、2杆的轴力.

21.计算图示刚架D点的竖向位移.各杆EI=常数.

22.用力矩分配法计算图示结构,绘弯矩图.各杆EI=常数.

四、分析计算题（本大题共3小题,每小题12分,共36分）
23.图示刚架,求支座反力,绘弯矩图和剪力图.

24.用力法计算图示刚架,绘弯矩图.各杆EI=常数.

25.图示结构,建立位移法基本方程（求出各项系数）.各杆EI=常数.
